白剛玉W40即400#電熔氧化鋁熔模鑄造制殼粉
日期：2023-06-17 08:33:32 人氣：點(diǎn)擊：
白剛玉W40即400#電熔氧化鋁熔模鑄造制殼粉

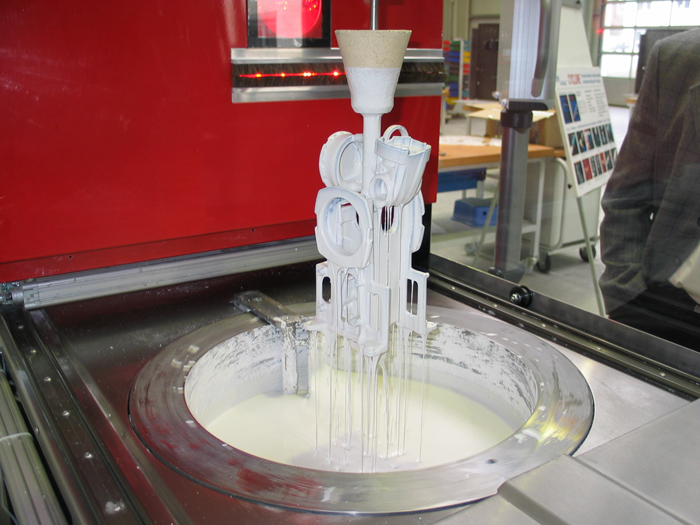

白剛玉W40即400#電熔氧化鋁熔模鑄造制殼粉用于精密鑄造制殼。白剛玉化學(xué)性能穩(wěn)定，耐火溫度高，熔點(diǎn)達(dá)2400度。此外，白剛玉微粉純度高，抗熱震性能良好，抗粘砂性能良好。電熔剛玉砂和電熔剛玉粉按一定比例混合，可以代替鋯英砂進(jìn)行制殼掛砂。
生產(chǎn)規(guī)格：
| 電熔剛玉細(xì)粉 |
0-100#,0-200#,0-320# |
| 電熔剛玉砂 |
60# 70# 80# 90# 100# 120# 150# 180# 220# |
| 電熔剛玉微粉 |
240# 280# 320# 360# 400# 500# 600# 700# 800# 1000# 1200# 1500# 2000# 2500# 3000# 4000# 6000# 8000# |
化學(xué)成分(典型值):
| 電熔剛玉細(xì)粉(200-0#) |
AL2O3 |
99.55% |
| SiO2 |
0.04% |
| NA2O |
0.22% |
| Fe2O3 |
0.04% |
| CaO |
0.03% |
| 電熔剛玉砂(185微米80目) |
AL2O3 |
99.10% |
| SiO2 |
0.16% |
| NA2O |
0.32% |
| Fe2O3 |
0.08% |
| CaO |
0.04% |
| 電熔剛玉砂（100微米120目 ） |
AL2O3 |
99.10% |
| SiO2 |
0.16% |
| NA2O |
0.32% |
| Fe2O3 |
0.08% |
| CaO |
0.04% |
| 電熔剛玉微粉（63微米） |
Al2O3 |
99.67% |
| SiO2 |
0.02 |
| NA2O |
0.15 |
| Fe2O3 |
0.01 |
| CaO |
0.03 |
| 電熔剛玉微粉（14微米） |
Al2O3 |
99.27% |
| SiO2 |
0.14 |
| NA2O |
0.30 |
| Fe2O3 |
0.06 |
| CaO |
0.05 |
物理性能：
| 顏色 |
白色 |
| 硬度 |
莫氏9.0 |
| 使用溫度 |
1900 ℃ |
| 熔點(diǎn) |
2250 ℃ |
| 比重 |
3.95g/cm3 |
| 體積密度 |
3.6g/cm3 |
| 堆積密度 |
1.55-1.95 g/cm3 |
| 晶形 |
多棱角 |
| 粒度牌號(hào) |
平均粒徑（mm） |
基本粒尺寸（mm） |
| 8# |
2.460 |
2.000-2.360 |
| 10# |
2.085 |
1.700-2.000 |
| 12# |
1.765 |
1.400-1.700 |
| 14# |
1.470 |
1.180-1.400 |
| 16# |
1.230 |
1.100-1.180 |
| 20# |
1.040 |
0.850-1.000 |
| 22# |
0.885 |
0.710-0.850 |
| 24# |
0.745 |
0.600-0.710 |
| 30# |
0.625 |
0.500-0.600 |
| 36# |
0.525 |
0.425-0.500 |
| 40# |
0.438 |
0.355-0.425 |
| 46# |
0.370 |
0.300-0.355 |
| 54# |
0.310 |
0.250-0.300 |
| 60# |
0.260 |
0.212-0.250 |
| 70# |
0.218 |
0.180-0.212 |
| 80# |
0.185 |
0.150-0.180 |
| 90# |
0.154 |
0.125-0.150 |
| 100# |
0.129 |
0.106-0.125 |
| 120# |
0.109 |
0.090-0.106 |
| 150# |
0.082 |
0.063-0.075 |
| 180# |
0.069 |
0.053-0.075 |
| 220# |
0.058 |
0.045-0.063 |
| JIS粒度 |
D0值(um) |
D3值(um) |
D50值(um) |
D94值(um) |
| 240# |
≤ 127 |
≤ 103 |
57.0±3.0 |
≥ 40 |
| 280# |
≤ 112 |
≤ 87 |
48.0±3.0 |
≥ 33 |
| 320# |
≤ 98 |
≤ 74 |
40.0±2.5 |
≥ 27 |
| 360# |
≤ 86 |
≤ 66 |
35.0±2.0 |
≥ 23 |
| 400# |
≤ 75 |
≤ 58 |
30.0±2.0 |
≥ 20 |
| 500# |
≤ 63 |
≤ 50 |
25.0±2.0 |
≥ 16 |
| 600# |
≤ 53 |
≤ 41 |
20.0±1.5 |
≥ 13 |
| 700# |
≤ 45 |
≤ 37 |
17.0±1.5 |
≥ 11 |
| 800# |
≤ 38 |
≤ 31 |
14.0±1.0 |
≥ 9.0 |
| 1000# |
≤ 32 |
≤ 27 |
11.5.±1.0 |
≥ 7.0 |
| 1200# |
≤ 27 |
≤ 23 |
9.5±0.8 |
≥ 5.5 |
| 1500# |
≤ 23 |
≤ 20 |
8.0±0.6 |
≥ 4.5 |
| 2000# |
≤ 19 |
≤ 17 |
6.7±0.6 |
≥ 4.0 |
| 2500# |
≤ 16 |
≤ 14 |
5.5±0.5 |
≥ 3.0 |
| 3000# |
≤ 13 |
≤ 11 |
4.0±0.5 |
≥ 2.0 |
| 4000# |
≤ 11 |
≤ 8.0 |
3.0±0.4 |
≥ 1.8 |
| 6000# |
≤ 8.0 |
≤ 5.0 |
2.0±0.4 |
≥ 0.8 |
| 8000# |
≤ 6.0 |
≤ 3.5 |
1.2±0.3 |
≥ 0.6 |
產(chǎn)品用途：
生產(chǎn)鑄造涂料的原料：非抽塵粉生產(chǎn)，雜質(zhì)少，分散性好。
精密鑄造制殼面砂、殼型鑄造制殼基體、消失模鑄造，型砂鑄造等：粒度齊全，可根據(jù)不同鑄造工藝調(diào)配。低鈉的電熔剛玉可以代替鋯英砂，節(jié)省鑄造成本。
推薦資訊
首頁 > 產(chǎn)品中心 > 白剛玉耐火材料 >
